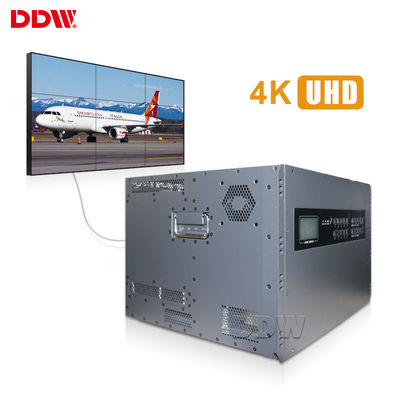

Gruppo di regolazione puro della parete della nave di goccia video ogni Manica di FHD 1920 x 1080 lan RS232
Video ed elaborazione di immagini:
1. Tutta la video configurazione rettangolare della parete può essere sostenuta. L'ordine dello schermo può essere configurato
2. gli input/finestre possono essere ridimensionati, messi a strati e posizionati attraverso le frontiere dello schermo
3. gli input/finestre possono essere visualizzati nell'allungamento corretto, essere allungati per adattarsi, nel modo a schermo pieno, o essere zummatoe per sottolineare i dettagli
4. le fonti introdotte possono essere potate per rimuovere i pixel e le linee del bordo
5. le carte dell'input di Doppio-collegamento DVI (bloccaggio) sostengono la risoluzione 4K o una risoluzione personalizzabile. Tutta la fonte può essere catturata
Il video gruppo di regolazione della parete ha caratteristiche fondamentali seguenti:
1. Configurazione di hardware completa senza sistema operativo
2. Tecnologia della trasformazione parallela del bus ad alta velocità, elaborazione non compressa di alta larghezza di banda
3. Esposizione di immagine in tempo reale, nessun strutture cadute
4. Di supporto di visualizzazione alla posizione arbitraria, a qualsiasi dimensione e qualsiasi sovrapposti
5. Elaborazione di effetti di finestra aperta di sostegno
6. Gelata di immagine dello gran-schermo di sostegno
7. Supporto funzionamento ininterrotto e stabile di 7*24
8. Flessibilità aumentare il bordo dell'ingresso/uscita
9. Carte parziali dell'input e dell'uscita di sostegno con interpolazione mista
10. La scheda di ingresso/uscità sostiene la funzionalità caldo-permutabile e pronta per l'uso
11. Risoluzione dell'uscita fino a 1920*1080

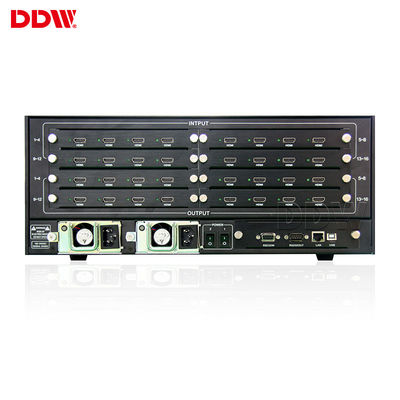

12. Interfaccia dei ricchi BNC, di VGA, di input DVI, HDMI, SDI e RJ45, contributo alle risoluzioni multiple fino a 1920*1200, controllo via RS-232 o Ethernet
13. Immagini di ultra-alto-definizione della trasmissione della scheda o della rete di memoria di sostegno, immagine di sfondo peer-to-peer della parete del mosaico di ultra-alto-definizione
14. Progettazione ridondante dell'alimentazione elettrica, termostaticamente fan controllato
15. La superficie posteriore del telaio + configurazione alimentabile, la prestazione eccellente per l'irradiamento, telaio della anti-polvere, fornito del filtro dell'aria sostituibile può essere stabile a lungo, anche negli ambienti duri
Caratteristiche tecniche del video gruppo di regolazione della parete
| Serie di modello |
Con CBD |
Funzione |
Nessun CBD |
| Descrizione di funzione |
4channel CBD, 16channel avoirdupois, input di 12channel VGA/DVI, sostenga liberamente il giocatore d'impionbatura multiplo e può mostrare differente
sigal allo stesso tempo al sistema, richieda lo schermo costruito nel bordo del collegamento a margherita
|
~ |
16channel avoirdupois, 16channel input del VGA DVI, caso 6U sostiene le matrici 16screens |
| Segnale in ingresso (facoltativo) |
CVBS |
Formato di sostegno PAL/NTSC, porti multipli di BNC |
~ |
| VGA/RGBHV |
Porti multicanali di VGA DB-15, input di interamente formato di VGA di sostegno |
~ |
| HDMI, DVI, 4K-DVI, IP |
L'input di sostegno 4K (3840x2160), ogni IP decodifica 4 canali |
~ |
| YPbPr, YCbCr (personalizzabile) |
Lo stesso connettore del segnale di RGBHV, di VGA, del formato dell'AMICO di sostegno, di NTSC e di 720P, 1080i HSTV |
~ |
| SDI (personalizzabile) |
Porto di BNC |
~ |
| L'avoirdupois, SD/HD/3G SDI, decodifica del IP, di fibra ottica, DP, HDBaseT, carta di monitoraggio di previsione può essere personalizzata; |
~ |
~ |
| Risoluzione introdotta |
fino a 4K, risoluzioni comunemente usate |
| Formato del segnale in uscita |
VGA, RGBHV |
porto /DB-15 di XGA del canale di segnale (1024x768@60Hz) |
~ |
| HDMI, DVI, 4K-DVI |
HDMI, DVI ha prodotto |
~ |
| 3G SDI (customzable) |
Ciclo del porto di BNC fuori |
~ |
| L'avoirdupois, YPbPr, convertitore di DVI-HDMI, deviazione standard, HD, DP, HDBaset può essere personalizzata; |
~ |
~ |
| Risoluzione dell'uscita |
fino a 4K, risoluzioni comunemente usate |
| Controllo |
Porto standard RS232 |
| Telecomando di IR (customzable), contril di lan, IOS, controllo di Android APP (facoltativo) |
| Software di controllo di sistema |
Software di controllo speciale |
| Alimentazione elettrica |
Alimentazione elettrica ridondante 110-220VAC, 50/60Hz |
| Consumo |
12W/channel |
| Temperatura di lavoro |
-20°C--60°C |
| Umidità di lavoro |
5-95% |
| Specificazione di caso |
2U, 3.5U, 7U, 10U, 12.5U, 15U, telaio rackmount di norma 23U |
| Interfaccia di controllo di serie |
La femmina di RS-232,9-pin, ha scritto |
| Baud Rate |
115200 |
| Piedinatura |
2=TX, 3=RX, 5=GND |
| Interfaccia di controllo di Ethernet |
RJ-45 femmina, TCP/IP |
| Velocità di controllo di Ethernet |
10m o 100M automatico, pieno duplex o in semiduplex |
| Orario di lavoro |
365x7x24hrs |
Video regolatore U Chassis Specs della parete di Hareware
| Dimensione del telaio U |
Regolatore Dims (millimetri)
L*W*H |
Il pacchetto si attenua (millimetri)
L*W*H |
N.W (chilogrammo) |
G.W (chilogrammo) |
No. massimi dell'input. |
No. dell'uscita massima. |
Max Power Consumption (watt) |
| 2U |
406×440×102 |
590×530×190 |
11,25 |
12,25 |
8 |
8 |
200 |
| 3.5U |
450x440x170 |
620x620x270 |
18,25 |
19,25 |
16 |
16 |
320 |
| 7U |
442×402×320 |
590×530×460 |
29,5 |
31,50 |
32 |
32 |
400 |
| 12.5U |
446×440×553 |
625×580×725 |
37,85 |
39,85 |
71 |
68 |
750 |
| 23U |
442×43×1022 |
615×570×1180 |
80,46 |
82,46 |
143 |
140 |
1300 |
